PLC Controle Capsule Vulmachine 50Hz Volautomatische 150000 Capsules/Uur

PLC-besturing Volautomatische capsulevulmachine 150.000 capsules / uur

Productbeschrijving van capsulevulmachine

De SED-2500J-B automatische capsulevulmachine geproduceerd door ons bedrijf is het innovatieve product van de derde generatie na vele innovaties en verbeteringen.

Het nieuwe product is uitgerust met geavanceerde technologieën en perfecte configuratie.Het dekt niet alleen alle functies en effecten van de huishoudelijke capsulevulmachine van hetzelfde model, maar heeft ook vijf innovaties, waarvan er drie het gebruiksmodeloctrooicertificaat hebben gekregen van de nationale administratie voor intellectueel eigendom, PRC op 11 mei. , 2016.

De innovatieve NJP-1200C automatische capsulevulmachine, waarvan de prestaties en kwaliteit het hoogste niveau in de binnenlandse industrie hebben bereikt, is geslaagd voor de inspectie van het Zhejiang Packaging Machinery Product Quality Inspection Center.

Productparameters van de capsulevulmachine

Werkingsprincipe van de capsulevulmachine

Het werkingsprincipe van de automatische capsulevulmachine is verdeeld in twee delen, namelijk de beweging van de capsule en het vullen van het medicijn:


1. Beweging van de capsule
Tijdens het vulproces van de intermitterende capsulevulmachine hangt de beweging van de capsule af van de indexeerdoos voor intermitterende en discontinue rotatie.Het vulvolume van de capsule wordt voornamelijk bepaald door het volume van de dosering

schijf gat.De holle capsule bevindt zich in de capsuletrechter, het moederbord beweegt op en neer, de capsule komt door zijn eigen zwaartekracht in de capsulegeleidergroef en vervolgens maken de horizontale vork en de verticale plug de capsuledop omhoog en de

capsulelichaam naar beneden in de bovenste en onderste modules.Het capsulelichaam en de capsuledop worden gescheiden onder invloed van het apparaat en vervolgens gaat de module het poedervulstation binnen.


2. Medicijnvulling
De sensor in de poederhouderring regelt de schroeftoevoerstang erboven en het medicijn wordt continu toegevoegd om de hoogte van het poeder in de poederhouderring constant te houden.positie, duw de medicijnkolom in het capsulelichaam.Daarna het

gaat achtereenvolgens de afwijzing van de capsule, de vergrendeling van de capsule, de ontlading van de voltooide capsule, het modulereinigingsstation binnen en gaat dan een nieuwe ronde van de stationscyclus in, en de cyclus begint steeds opnieuw.

Belangrijkste kenmerken van de capsulevulmachine

1. Het openen en vergrendelen van de capsule kan automatisch worden geregeld, wat veilig en gemakkelijk is.

2. Uitgerust met een inching-besturingssysteem, waardoor het gemakkelijk en handig is om de bovenste en onderste matrijzen schoon te maken, te laden en te lossen.

3. Uitgerust met een beveiligingssysteem voor poortcontrole en een beveiligingssysteem voor mechanische storingen, dat automatische alarm- en uitschakelfuncties biedt.

4. Automatisch alarm en uitschakeling worden geactiveerd wanneer lege capsule of poeder ontbreekt.

5. Rijke functies ontworpen op de HMI, inclusief tel- en weergavefuncties tijdens de productie, en het kan indien nodig worden gekoppeld aan de printer voor het afdrukken van informatie, waaronder productiedatum, partijnummer, hoeveelheid, enz.

6. De capsulescheidingskamer wordt aangedreven door een afdichtingsgeleiderail, die kan voorkomen dat defecte capsules en stof de kamer binnendringen tijdens het verspreiden van capsules, waardoor de stabiliteit van de werking wordt gegarandeerd.

7. Assen van het absorberen, duwen, vergrendelen en afwijzen van defecte capsules zijn allemaal afgedicht met twee lagen afdichtring, waarvan de eerste afdichting nitrilbutadieenrubber (NBR) gebruikt om te voorkomen dat smering verloren gaat, en de tweede afdichting gebruikt geïmporteerde siliconenrubberen afdichtring (SIL) om te voorkomen dat poeder de lagers binnendringt, wat het probleem van lagerschade en asblokkering als gevolg van poederlekkage effectief heeft opgelost.

8. De twee horizontale assen van de uiterst nauwkeurige, volledig gesloten draaitafel hebben PTFE-olievrije lagers, die zijn afgedicht met geïmporteerde siliconenrubberen afdichtring (SIL) om te voorkomen dat poeder de binnenkamer van de draaitafel binnendringt, waardoor de nauwkeurigheid van de draaitafel wordt gegarandeerd , zonder permanent smering te hoeven onderhouden en toe te voegen.

9. De vliegtuignokken lopen in de modus van dubbele rails, waarbij de twee assen afzonderlijk uitlopen.Het kan de verrichtingsnauwkeurigheid verbeteren en ondertussen de mogelijkheid van botsing tussen de lagere matrijs en de doseringsschijf elimineren.

10. De zeer nauwkeurige nokkensplitser maakt gebruik van een optische scheidingskop van het Duitse Zeiss.De verdeelspil wordt in één keer in de CNC bewerkt, wat zorgt voor een nauwkeurige verdeling van de draaitafel en doseerschijf terwijl de machine snel draait, waardoor de precisie van het vullen wordt gegarandeerd.De hogere precisie van de nokkensplitser zorgt ook voor een langere levensduur van de machine.

11. De bedieningsnokken worden allemaal verwerkt met 20crmoti-carbonerings- en afschrikbehandeling en vervolgens in één keer in een CNC-slijpmachine bewerkt, wat de nauwkeurigheid en eenheid van de nokken heeft gegarandeerd en een langere levensduur heeft geboden.

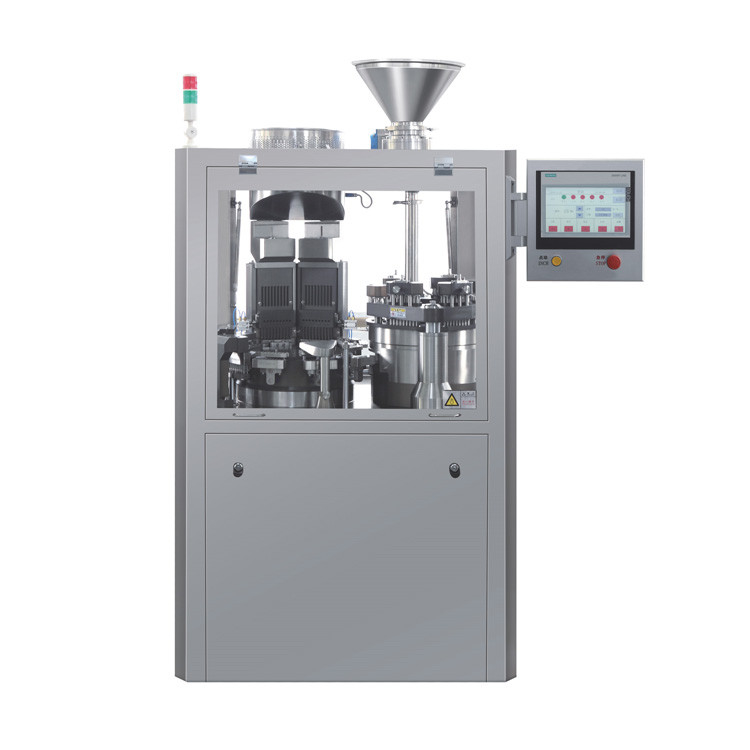

Productshow van capsulevulmachine

Toepassing van capsulevulmachine
